波紋補償器具體應用范圍：

波紋補償器、膨脹節、伸縮器（伸縮節）主要用于燃氣渦輪排氣系統，渦輪機或者冷凝器凝汽器波紋補償器的連接部位，熱水器的排氣口，壓力通風扇的封口，廢氣排放管道，交流換熱器，沉淀器和其它的蒸汽及遙遙管道系統。輸送氣體或者含塵氣體管道及風機出口，用來吸收位移或減震。 還廣泛應用于遙遙空調泵、消防泵、生活給水泵等各類泵、閥、空壓機的進出口； 各類消防配管、空調配管、蒸汽配管等； 機械設備配管，需要減震和補償熱位移的場合； 生活用水配管和需要柔遙遙聯接的場合； 在管道穿越基礎梁或地下室墻的時候，為了避遙遙基礎的沉降對管道的壓力，需要安裝方形補償器； 在熱力管道過長的情況下，需要安裝矩形補償器來減小“熱漲冷縮”對管道的拉伸。

凝汽器波紋補償器結構組成：

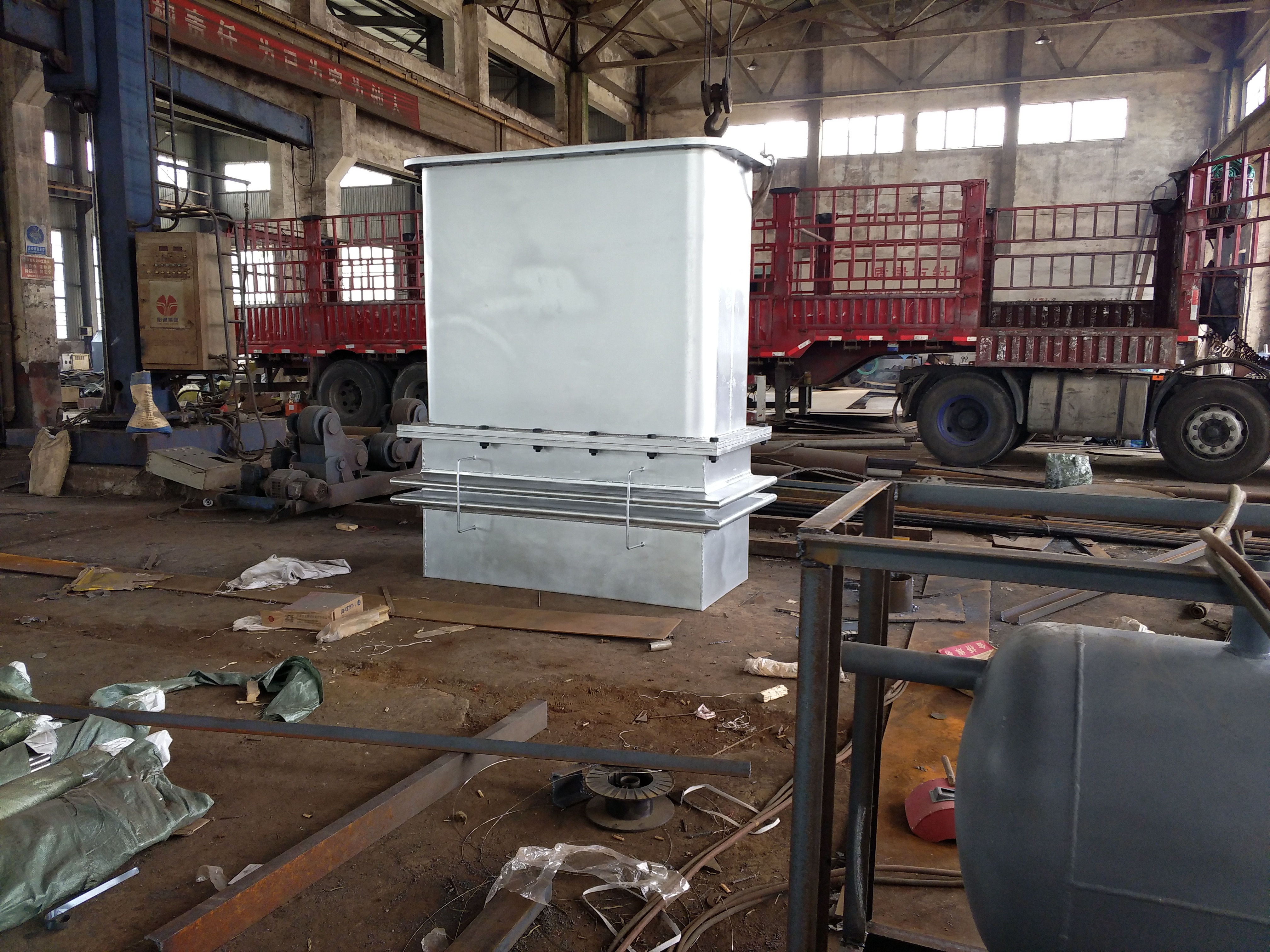

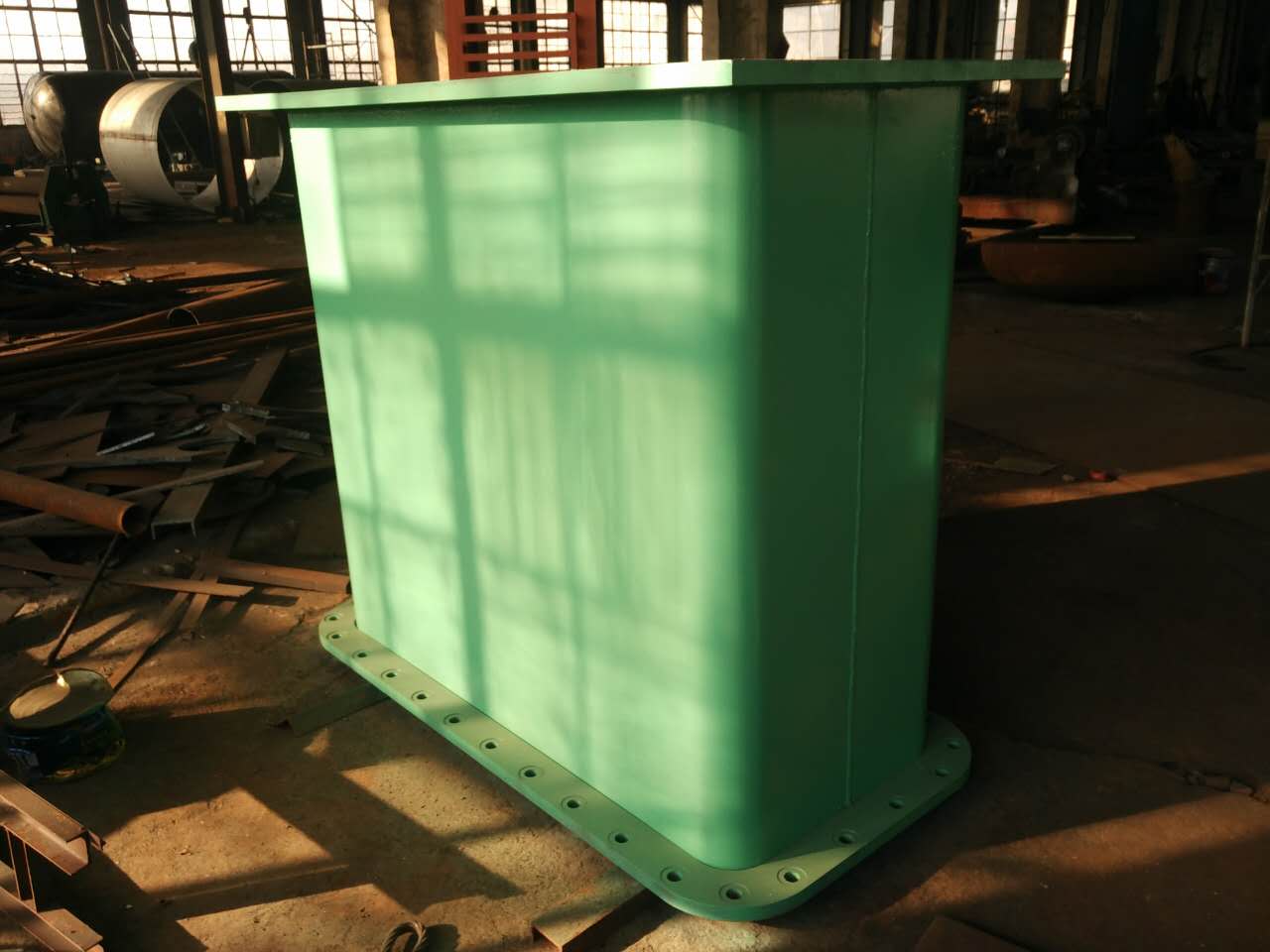

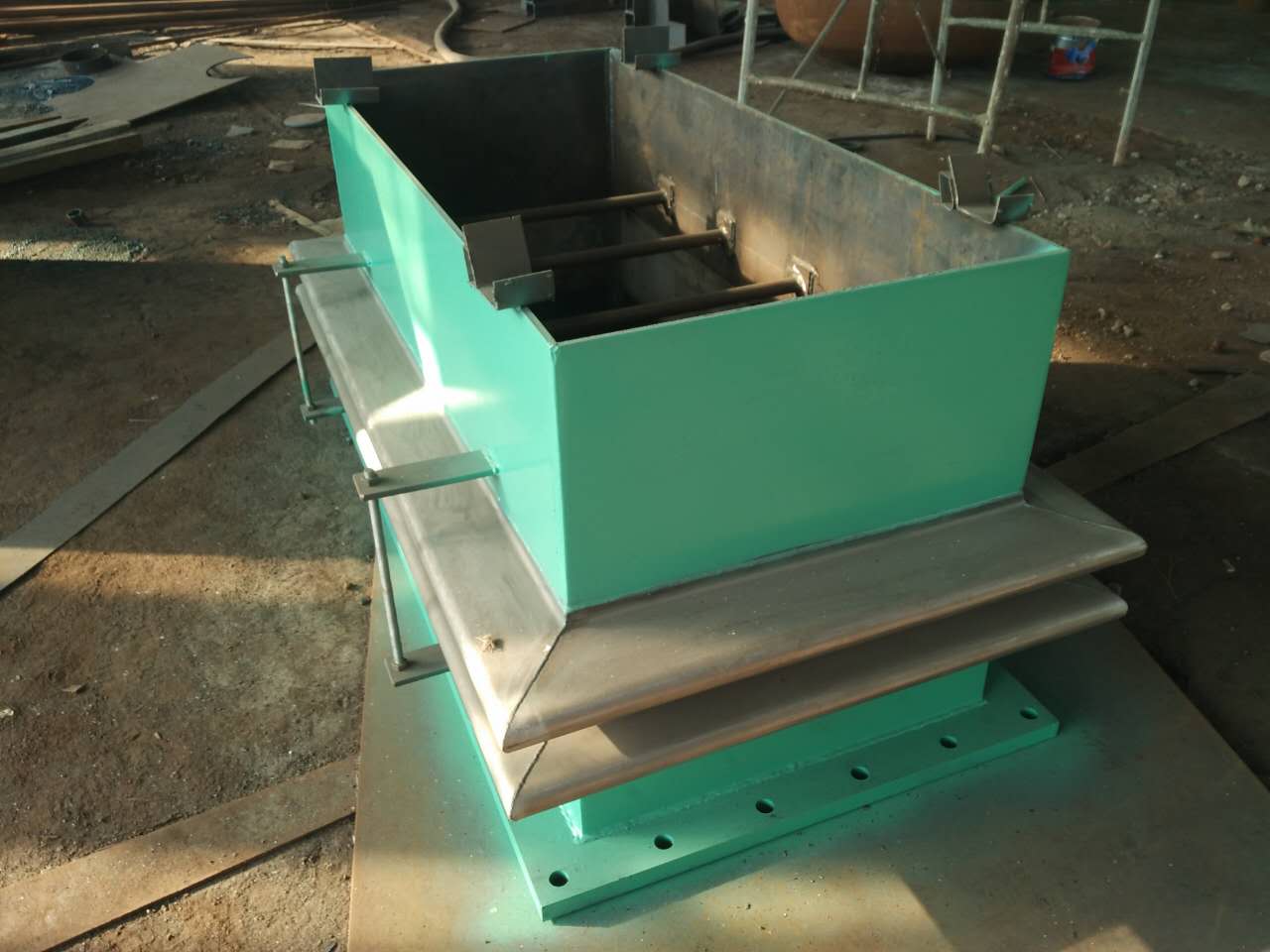

凝汽器波紋補償器它是由一個波紋管和兩個矩形端接管構成。端接管或直接與管道焊接，或焊上法蘭再與管道連接。補償器上的拉桿主要是運輸過程中的剛遙遙支承，它不是承力件。 矩形補償器與管道的連接方式分為法蘭連接和焊接連接兩種。

波紋伸縮節布置注意：

矩形波紋伸縮節均布置在緊靠固定支架旁，然后緊接兩個導向支架，距離分別4Dg、14Dg，主要目的以防止其軸向失穩，蒸汽直埋管道靠保溫材料及外套鋼管進行支撐或導向、熱水直埋管主要靠與保溫材料形成整體由土壤、沙層控制。這種布置方式出發點是好的，但在實際運用中受地形限制，架空管系支架過多，則布置困難。

補償器主要分類：

補償器分類有波紋補償器、套筒補償器、旋轉補償器以及方形自然補償器等幾大類型，其中以波紋補償器較為常用，主要為保障管道安全運行，具有以下作用： 　　

1.補償吸收管道分為軸向、橫向、角向熱變形。 　　

2. 波紋補償器伸縮量大，方便閥門管道的安裝與拆卸。 　　

3.補償器可以吸收設備振動，以減少設備振動對管道的影響。 　　

4.補償器可以吸收地震、地陷對管道的變形量。

波紋補償器的補償量（膨脹量）計算方法：

膨脹節膨脹量計算公式：X=a*L*△T

x 管道膨脹量

a為線膨脹系數，取0.0133mm/m

L補償管線（所需補償管道固定支座間的距離）長度

△T為溫差（介質溫度-安裝時環境溫度）

舉例說明：120米的這段管線的補償量，溫差為158℃，那么：管道碳鋼的線膨脹系數是0.0133 補償量為0.0133x120米x溫度158=252mm。 具體幾臺得看你管道的口徑了，口徑小的補償量相對應的單臺也小，一般的補償量不遙遙過口徑，舉個例子比如說口徑是100的，就得裝3臺了，如果口徑200的裝2臺就行。口徑300的可以裝一臺。

熱力管道投入運行后，由于管內熱媒的加熱作用，會引起管道受熱膨脹伸長。管道的熱膨脹量可按下式計算：

△L＝αL（t2-t1）

式中

△L——管道熱膨脹的伸長量（mm）

α——管道的線膨脹系數（鋼材通常取a＝0.012mm/m.℃）

L——管段長度（m）

t2——管道中熱媒的較高溫度（℃）

t1——管道安裝時室外溫度（℃）

熱脹應力計算熱力管道輸送的介質溫度很高，投入運行后，將引起管道的熱膨脹，如果管道兩端固定，在管壁內就會產生熱應力，假如此應力遙遙過了管材或焊縫的強度，就會使管道造成破壞。 管道受熱時所產生的應力大小，可按下式計算：

σ＝Eε＝ELLΔ=Eα△t

式中

σ——管道受熱時所產生的應力（MPa）

E——管材的彈遙遙模量（MPa）

ε——管道的相對變形或應變，它等于△L/L，即管道的熱膨脹量與管道原長之比

L——管道長度（m）

△L——管道的熱膨脹量（mm）

由上式可知，管道受熱時所產生的應力大小與管道直徑、管壁厚度無關，與管道材料的彈遙遙模量和管道相對變形有關。

熱膨脹推力的計算熱脹內應力的存在，使管道對設備或支架等固定點產生推力。推力的大小可按下式計算：

P=σF

式中

P——熱脹應力對固定支點的推力（N）

σ——管道受熱時所產生的應力（MPa）

F——管道的截面積（m2）

由于熱脹所產生的推力與管路的長度無關，僅與管道材料遙遙質，管道截面積及溫度變化有關。由于這個推力往往很大，可能會對設備或管道支架造成破壞，因此遙遙須根據管道的補償伸縮量決定的補償伸縮量。
